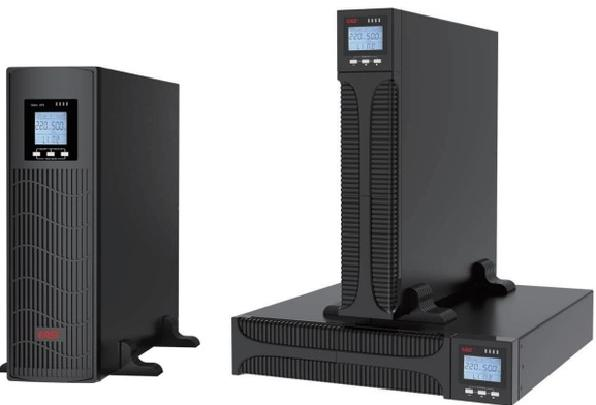

YST1100&YST3100 RT系列UPS电源 6kVA-20kVA（YST1106HRT / YST1106SRT / YST1110HRT / YST1110SRT / YST1120HRT / YST3110HRT / YST3110SRT / YST3120HRT）
应 用 领 域 ：
中小企业数据机房、金融系统小型网点、
工业自动化控制系统、局域网络服务器、
通信基站服务器、网吧、商场收银等
YST1100&YST3100 RT 系列 6kVA-20kVA 产品是易事特集最新研发成果和应用经验，设计、制造的新一代通用型UPS 电源，采用先进的DSP 数字化控制技术，有效提升了产品性能和系统可靠性，并实现更高功率密度的集成和小型化。同时为了全方位满足用户的个性化需求，针对国内外中小企事业单位以及小型供电环境需求而专门退出的高端小功率在线式UPS电源产品，可为用户的部门级服务器、小型局域网、工作站、工控机、小型医疗设备以及其他小型精密电子仪器提供高可靠电源保护。
性能特点
高可靠性：
- PFC 整流、电池升压、充电器和逆变器均采用先进的DSP 数字化控制技术；
- 风扇转速随温度、负载智能变化，可降低噪音，延长风扇的使用寿命；
- 完善的软硬件保护功能，超强的自诊断功能，丰富的历史记录；
- 先进的数字化并联技术，可获得比单机系统更高的可靠性；
高可用性：
- 宽输入电压范围，宽频率范围，可适应恶劣电网环境；
- 输入低压时线性降额，降低电池放电次数，延长电池使用寿命；
- 输出功率因数为1,可适配PF0.5 以上阻感性、阻容性负载，负载适应性更强；
- 支持16-20节电池，可灵活配置电池节数，节省客户的投入；
- 充电电压电流可根据实际需求自行配置；
- 在无市电状况下可以直接用电池启动UPS, 满足应急需求；
- 市电不稳定时UPS 供电模式的转换时间为零，保障输出不断电。
高易用性：
- LCD+LED 显示，结合多功能按键操作，为用户提供友好的人机交互界面；
- 强大的后台软件，可进行各种参数设置、在线升级程序等操作；
- 内部布局紧凑，实现整机小型化，减少占地面积；
- 机架式和塔式兼容性设计，19寸机架式和塔式安装随心所欲；
- LCD 显示方式随机架或塔式安装方式的不同，自由旋转，方便用户查看；
高智能性：
- 支持RS232、USB、RS485、SNMP 卡 、WIFI 卡、4G卡和干接点卡等多种通讯接口监控UPS 的运行状态，配置WIFI 卡和4G卡后可以通过手机APP实时监控UPS;
- 智能电池管理，自动均浮充控制，可提高充电器的可靠性，增加电池寿命；
节能环保：
- 采用有源功率因数校正( PFC) 技术，输入功率因数高达0.99;
- 系统效率提升至95%,有效降低UPS 与制冷设备的能耗。
主要技术参数
|
型 号 |
YST1106HRT |
YST1110HRT |
YST1120HRT |
YST3110HRT |
YST3120HRT |
|
额定容量 |
6kVA/6kW |
10kVA/10kW |
20kVA/20kW |
10kVA/10kW |
20kVA/20kW |
|
输入指标 |
|||||
|
输入相数 |
单相三线制（L+N+PE） |
三相五线制（3+N+PE） |
|||
|
输入额定电压 |
380/400/415Vac（L-L） |
380/400/415Vac（L-L） |
|||
|
输入额定频率 |
50/60Hz |
50/60Hz |
|||
|
输入电压范围 |
176~288Vac（L-N），满载 |
304~476Vac（L-L），满载 |
|||
|
输入频率范围 |
40Hz~70Hz |
||||
|
输入功率因数 |
>0.99 |
||||
|
输出指标 |
|||||
|
输出相数 |
单相三线制（L+N+PE） |
||||
|
输出额定电压 |
208（PF=0.9）/220/230/240Vac（L-L） |
||||
|
输出额定频率 |
50/60Hz |
||||
|
输出功率因数 |
1 |
||||
|
输出电压精度 |
±1%（线性负载） |
||||
|
输出频率精度 |
0.1Hz |
||||
|
输出THD |
＜1%线性负载<4%非线性负载 |
<1%线性负载<3%非线性负载 |
|||
|
过载能力 |
<110%，10分钟；110%~125%，1分钟；125%~150%，30分钟； |
||||
|
电池指标 |
|||||
|
电池节数 |
192VDC（可调，16~20pcs） |
||||
|
标准机内置电池节数 |
12V/7AHx16节 |
12V/9AHx16节 |
/ |
12V/9AHx16节 |
/ |
|
充电电压精度 |
1% |
||||
|
ECO电压 |
1.65~2V可调（铅酸） |
||||
|
充电电流 |
长效机H:1~5A可设；标准机S:1A |
1~5A可设 |
长效机H:1-5A可设；标准机S:1A |
1~5A可设 |
|
|
系统指标 |
|||||
|
系统效率 |
在线模式：94%@100%负载；95%@60%负载；ECO模式：98% |
||||
|
切换时间 |
0毫秒 |
||||
|
最大并机台数 |
4 |
||||
|
保护功能 |
输出短路保护、输出过载保护、过温保护、电池低压保护、输出过欠压保护、风扇故障保护等 |
||||
|
通信接口 |
标配：RS232,EPO选配：SNMP卡，WiFi卡，4G卡，并机套件，RS485,USB |
||||
|
工作环境 |
|||||
|
运行温度 |
0~40℃ |
||||
|
储存温度 |
-40~70℃ |
||||
|
相对湿度 |
0~95%（无冷凝） |
||||
|
噪声（距离设备1米处） |
小于60dB |
||||
|
其他特性 |
|||||
|
尺寸（宽×深×高,mm） |
HRT:440x480×88 SRT:440660x176 |
HRT:440×510×88 |
HRT:440x780x132 |
HRT:440×580×88 |
HRT:440×780×132 |
|
重量（kg） |
HRT:12 SRT:58 |
HRT:14 SRT:63 |
HRT:25.5 |
HRT:17 SRT:67 |
HRT:25.5 |
|
颜色 |
黑色 |
||||
备注：
- 上表中“H” 代表长效机(外置电池),“S” 代表标准机(内置电池)
- 本产品主要应用于工业、商业等方面，当应用场合涉及到生命支持系统时请与厂家技术沟通；
- 对于重要供电系统，应采用国标GB50174规定的A类或B类供电架构，即双电源系统给负载供电，提高系统供电可靠性；
- 规格变更，恕不另行通知，图片提供参考，请以实物为准
