ACUPS的“后勤部长”：正激与反激谁更强？

答案：辅助电源通过正激或反激变换器，将UPS内部的高压直流电转成±5V、±12V等多路低压直流，为控制电路、风扇、显示屏等“小角色”稳定供电。

ACUPS的整流器和逆变器是台前的“大力士”，负责几百伏的高压、几千瓦的功率。但它们自己不会思考——谁在指挥它们？答案是控制电路、驱动电路、保护电路、显示面板……这些“大脑”和“感官”需要的不是220V交流，而是稳定的低压直流电，比如5V、12V、24V。谁来提供这些电？就是辅助电源。今天我们就聊聊这个低调却不可或缺的“后勤部长”。

为什么ACUPS需要自己的“小电源”？

想象一下：ACUPS主电路里的电压高得吓人，动辄三四百伏直流，而且波动很大。控制芯片（比如单片机、DSP）只能工作在3.3V或5V，运算放大器需要±12V，风扇需要12V，显示屏需要5V……直接从高压母线取电？不行，电压太高、不稳，而且不安全。

所以，ACUPS内部必须有一个直流-直流变换器（DC-DC Converter），把高压直流（比如来自整流器或电池的380V）转换成各种低压直流，而且要做到稳定、隔离（防止高压窜入低压）、高效率、小体积。这个DC-DC就是辅助电源的核心。

辅助电源的两种主流方案：正激 vs 反激

ACUPS辅助电源最常用的是单端变换器，分为正激和反激两种。它们都使用一个高频变压器来实现电压变换和隔离，但工作原理截然不同。

1. 单端正激变换器：功率大、适合大ACUPS

正激变换器的名字源于“正向激励”——当开关管导通时，变压器初级有电流，次级也同时输出能量。

工作原理（简化版）：

开关管（MOSFET）串联在变压器初级绕组的一端，另一端接高压直流。

开关管导通时，初级电流上升，变压器次级感应出电压，通过整流二极管向负载供电，同时给电感电容充电。

开关管关断时，变压器初级需要“泄放”储能——为此专门加了一个回授二极管（也叫磁复位绕组），防止变压器饱和。

次级输出经过电感和电容滤波，得到平滑的直流。

优点：可以输出较大功率（几十瓦到几百瓦，甚至更大），很多100kVA以上的ACUPS也采用正激辅助电源；输出电压纹波小，负载调整率好。

缺点：如果输入直流上有高频干扰脉冲，可能直接通过变压器和整流管窜到输出端，干扰敏感的控制电路（尽管有大电容滤波，但高频下电容的阻抗并不为零）；电路相对复杂，多了回授二极管和磁复位绕组。

适用场景：中大功率ACUPS，需要带多个风扇、多路控制板，对功率要求较高的场合。

单端正激变换器

2. 单端反激变换器：隔离好、适合小功率

反激变换器的“反”字是关键——开关管导通时，变压器初级储能，但次级不输出（因为整流二极管反偏）；开关管关断时，变压器释放能量，次级才输出。这就是“反激”。

工作原理：

与正激不同，变压器的同名端相反（次级绕组的极性颠倒）。

开关管导通，初级电感储能，次级二极管截止，负载由输出电容供电。

开关管关断，初级磁场 collapse，次级感应出反向电动势，二极管导通，变压器储存的能量释放给负载和电容。

没有回授二极管——因为变压器本身就是靠反电动势工作的。

优点：天然隔离输入输出的干扰——因为能量传递是在开关管关断期间，相当于有一个“间隙”，高频噪声不容易窜到输出端；电路简单，元件少（省掉了回授二极管和输出滤波电感）；多路输出时，交叉调整率还可以（虽然不如正激）。

缺点：输出功率受限，一般不超过几百瓦。因为变压器储能有限，功率大了需要很大的磁芯；输出电压纹波较大，需要较大容量的输出电容；不适合大电流输出。

适用场景：小功率ACUPS（如1kVA以下），或者仅需几瓦到几十瓦的辅助供电，且对干扰敏感的控制电路（比如微处理器电源）。

单端反激变换器

正激与反激的核心区别

用一句话概括：正激是“边充边放”，反激是“先存后放”。正激变压器在开关导通期间同时传递能量，所以需要专门的磁复位电路防止饱和，但输出功率大、纹波小；反激变压器在导通期间只储能，关断期间才释放，天然具有隔离干扰的优势，但功率做不大。从应用上看，中大功率ACUPS多用正激，小功率或对干扰敏感的地方用反激。

多路输出怎么办？——三端稳压器来帮忙

ACUPS内部需要多路电压：+5V给单片机，±12V给运放和驱动，+24V给风扇……但一个变换器通常只能稳定其中一路（通常是最重要的那一路，比如+5V或+12V），其他路的电压会随着负载变化而波动。

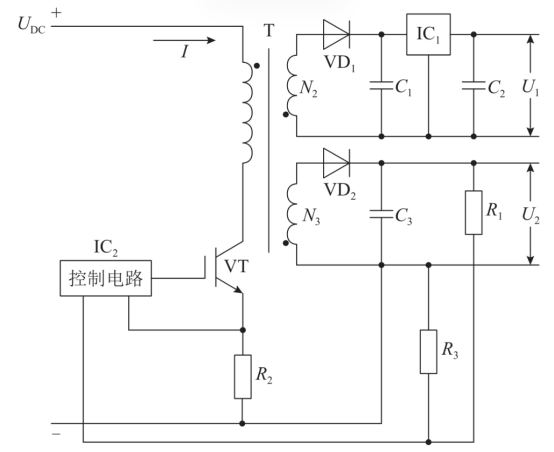

解决方案：在变换器输出多路电压后，对非主控的那几路再串联三端稳压器（如7805、7812、7912）。这些线性稳压器虽然效率不高，但输出干净、电路简单，适合小电流场合。例如图3-60中，U2是主反馈稳压输出，U1则通过三端稳压器IC1得到稳定的电压。

辅助电源的“隐蔽性”与重要性

很多人买ACUPS只看电池容量和输出功率，从不在意辅助电源。但它一旦出问题，整机就会“瘫痪”——控制芯片不工作，逆变器无法驱动，风扇不转导致过热，显示屏黑屏……所有功能全部停摆。

设计优秀的辅助电源通常具备：

宽输入电压范围：能适应电池放电时的电压变化（比如从320V到450V）。

过载和短路保护：防止控制电路短路时烧毁。

低待机功耗：ACUPS待机时辅助电源也要工作，效率影响整体能耗。

良好的隔离：初级高压与次级低压之间耐压要求高（通常1500VAC以上），保证安全。

总结：台前幕后，缺一不可

如果把ACUPS比作一个剧场：整流器和逆变器是台上的演员，负责大功率输出；控制电路和驱动电路是导演，指挥演员怎么演；而辅助电源就是给导演、灯光、音响、道具供电的后勤——没人关注，但一旦断电，演出立刻停止。

正激和反激变换器各有千秋，工程师根据功率需求和干扰要求选择。但无论如何，辅助电源都是UPS内部不可或缺的“隐形支柱”。下次你看到一台ACUPS安静地工作，别忘了它体内还有一个默默降压的DC-DC变换器，正为各种小芯片输送着稳定能量。
