锁相环：逆变器如何“盯住”市电，保证切换不炸机

答案：锁相环（PLL）让ACUPS逆变器时刻“盯住”市电，保证两者同频同相，切换时不中断、不炸机。

为什么要让逆变器去“跟踪”市电？

ACUPS的核心任务之一：在市电和逆变器之间来回切换，且负载不能掉电。但是，这两个电源通常来自不同的源头——市电来自电网，逆变器来自电池变换。它们的频率、相位天然不一致。想象一下：两个人拉一辆车，如果节奏不对，车就会被扭散。电源并联也是如此：如果电压波形不同步（相位差或频率差），就会产生巨大的环流，瞬间烧毁开关管或逆变器。

另外，即使不并联，只是“先断后通”式的切换，如果切换瞬间两路电压瞬时值相差太大（比如一个在正峰值，一个在负峰值），负载上的电压突变也会产生冲击。更糟糕的是，如果逆变器的频率与市电不同，那么即使某时刻相位重合，过一会儿又会错开，无法实现“随时可安全切换”。

所以，ACUPS必须让逆变器的输出时刻跟踪市电——频率相同、相位差为零（或极小）。这样，无论在哪个瞬间切换，两个电压几乎一样，环流极小，负载无感。

相位跟踪的目标：让逆变器输出电压与市电电压同频、同相。

注意：一般不要求同幅值，因为ACUPS本就是稳压器，如果幅值也完全跟踪波动的市电，那要它何用？但在切换瞬间，幅值差异也不能太大，通常靠逆变器自身稳压来保证。

如何实现相位跟踪？——锁相环（PLL）登场

实现相位跟踪的“神器”叫做锁相环（Phase-Locked Loop, PLL）。它像一条“电子狗”，死死盯住市电的相位，然后指挥逆变器调整自己的频率和相位，直到完全同步。

锁相环的四大金刚

一个典型的锁相环电路由四个部分组成：鉴相器、低通滤波器、压控振荡器、分频器。

鉴相器：比较市电（参考信号）和逆变器反馈信号（经过分频后的输出）的相位差，把这个差值转换成电压信号。相位差越大，输出电压越高。

低通滤波器：滤掉鉴相器输出中的高频噪声，得到平滑的控制电压。

压控振荡器（VCO）：一个神奇的振荡器，它的输出频率由输入电压控制。电压越高，频率越快；电压越低，频率越慢。

分频器：因为VCO输出的频率通常远高于市电（比如几十kHz），需要分频到与市电相同的频率（50Hz），再送去与市电比较。

整个环路的工作很简单：如果逆变器输出相位滞后于市电，鉴相器输出一个正电压，VCO频率升高，加速追上去；如果超前，就减速。最终稳定在相位差为零（或恒定小值）的状态，此时环路“锁定”。

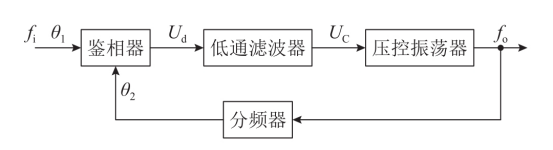

锁相环电路的基本结构

锁相环的两大核心过程：同步与跟踪

同步过程

当锁相环已经处于锁定状态，但由于温度变化、元器件老化等原因，VCO的频率可能自己发生漂移。这时环路的负反馈会自动把它拉回来，重新锁定在输入频率上。这个过程叫同步。比如VCO频率突然变高，鉴相器发现相位差增大，输出控制电压降低，VCO频率降回来——负反馈永远在纠偏。

跟踪过程

当输入信号（市电）的频率在一定范围内变化（比如从49.5Hz变成50.5Hz），锁相环会指挥VCO跟着变化，始终锁定新频率。这叫跟踪。实际上，市电频率并不是绝对稳定的，锁相环让逆变器实时跟随，保证二者始终同步。

对于ACUPS来说，跟踪能力很重要——市电频率可能会有微小波动，逆变器必须如影随形，否则切换时就会出问题。

数字时代的相位跟踪：软件代替硬件

早期ACUPS用纯硬件锁相环，一大堆芯片、电阻电容。现在的UPS普遍采用微处理器（MCU）或DSP，通过软件实现相位跟踪：只需采样市电和逆变器的电压波形，计算出相位差，再用算法调整逆变器的SPWM波的频率和相位。硬件大大简化，抗干扰能力更强，而且可以灵活调整跟踪速度、捕捉范围等参数。

最简单的软件方法是直接用市电电压作为逆变器的同步信号，但市电波形可能畸变，导致逆变器频率跟着乱跳。所以主流做法仍是模拟数字混合锁相环——用数字电路实现鉴相和滤波，再用软件控制VCO（即逆变器的时钟）。

为什么不跟踪幅值？

既然要切换，难道幅值不用跟踪吗？答案是：幅值一般不跟踪，但要控制差异在一定范围内。

ACUPS的核心功能之一是稳压——把波动的市电变成稳定的220V。如果逆变器输出电压完全跟踪市电的幅值，那市电跌到180V时逆变器也输出180V，负载就不正常了。所以逆变器始终输出稳定的标称电压（比如220V±1%）。而市电可能有±10%甚至更大的波动。

在切换瞬间，如果逆变器是220V，市电是200V，两者并联会产生环流。但环流大小与电压差成正比，20V的差在合理范围内（加上线路阻抗）是可以接受的。更关键的是，切换通常先断开再闭合（“先断后通”），而不是直接并联，因此幅值差的影响远小于相位差。所以UPS只保证相位同步，幅值各管各的。

不过，启动时有个小细节：ACUPS刚开机时逆变器还没工作，会先让市电旁路供电；不过，启动时有个小细节：ACUPS刚开机时逆变器还没工作，会先让市电旁路供电；然后逆变器启动，锁相环开始工作，等逆变器输出与市电完全同步后，再悄然切换到逆变器供电。整个过程负载毫无察觉。如果逆变器突然故障，ACUPS会立即切回旁路——因为有锁相环的持续跟踪，切换瞬间两路电压几乎一致，不会产生冲击。

方波ACUPS不需要相位跟踪？

你可能见过一些小功率ACUPS，输出的是方波或准方波。这类ACUPS通常没有相位跟踪电路。为什么？因为市电是正弦波，方波无法在波形上与正弦波“同步”——你没法让一个方波去跟踪一个正弦波的瞬时值。这类ACUPS切换时要么有几十毫秒的中断，要么干脆不切换，只做后备。这也是为什么在线式ACUPS（正弦波输出）比后备式ACUPS贵的原因之一——光是这个相位跟踪电路，就复杂了不少。

相位跟踪的“不完美”与权衡

跟踪速度 vs 稳定性：如果跟踪调得太快，市电频率瞬间抖动时逆变器会跟着乱跳，输出质量下降；调得太慢，又可能跟不上真实的频率变化。工程师需要在两者之间取一个平衡点。

市电失真时的处理：如果市电波形畸变严重（比如含大量谐波），锁相环可能会被“骗”，误判过零点。所以通常会在鉴相器前加一个整形电路或数字滤波，只提取基波的相位信息。

幅值差的隐患：虽然不要求幅值同步，但如果市电电压长时间严重偏低（比如跌到170V），而逆变器仍输出220V，切换瞬间的环流可能还是偏大。因此ACUPS会设定一个幅值允许范围，超出范围时禁止切换或提前告警。

总结：相位跟踪——ACUPS的“隐形指挥家”

相位跟踪电路就像ACUPS内部的“隐形指挥家”，它不显山露水，但至关重要。没有它，逆变器和市电就像两个各唱各调的歌手，强行合唱只会翻车；有了它，两者和谐统一，切换如丝般顺滑。

而实现这一切的核心——锁相环，堪称电子工程领域最优雅的反馈设计之一。它用一个简单的闭合环路，解决了频率和相位的跟踪问题，不仅在ACUPS中发光发热，还在通信、频率合成、电机控制等领域大显身手。
