功率因数校正:让电流“追上”电压,省电不扰民
答案:PFC电路让ACUPS的输入电流“追”上电压波形,把功率因数从0.6拉到0.99以上,省电、干净、不扰民。
先搞懂一个问题:什么是功率因数?
简单说,功率因数=有功功率÷视在功率。有功功率是你真正干活的电(比如让电机转、让芯片运算),视在功率是电网给你的总电量(包括被浪费的部分)。如果电压和电流的波形步调不一致(不同相),或者电流波形畸变(不是干净的正弦波),就会有一部分电被“白费”了。
电网喜欢电压和电流同频同相,波形都是漂亮的正弦波。但ACUPS的输入整流滤波电路——尤其是那个大电容——会“捣乱”:整流二极管的非线性,加上电容的储能,导致输入电流变成尖尖的脉冲波,而不是正弦波。结果就是:电压还是正弦波,电流却是一串窄脉冲,两者相位也不一样。功率因数可能低至0.6左右。也就是说,你从电网拉了1000VA的电,实际只有600W在干活,剩下400W变成了谐波、发热,甚至污染电网。
PFC电路的任务就是:把输入电流的波形“掰”成与电压波形同频同相,且接近正弦波,让功率因数趋近于1。
PFC的两大流派:无源 vs 有源
1. 无源PFC:简单、便宜、块头大
无源PFC就是用电感、电容这些“被动元件”组成滤波器,对电流进行相移和整形。常见两种方法:
串联电感法:在整流桥和滤波电容之间串一个大电感。电感会阻碍电流的突变,迫使原本窄窄的电流脉冲展宽,导通角变大,波形变平滑。功率因数能提到0.7~0.9。
填谷式:用两个电容和几个二极管组成网络。两个电容串联充电、并联放电,让整流二极管的导通时间拉长,改善电流波形。功率因数可达0.9以上。
无源PFC的优点是电路简单、成本低,特别适合小功率(几十到几百瓦)的电源。缺点也很明显:需要大体积的电感和电容,而且可能在某些频率点发生谐振,反而干扰设备。老式电脑电源里常见一个黄色方块(电感),那就是无源PFC。

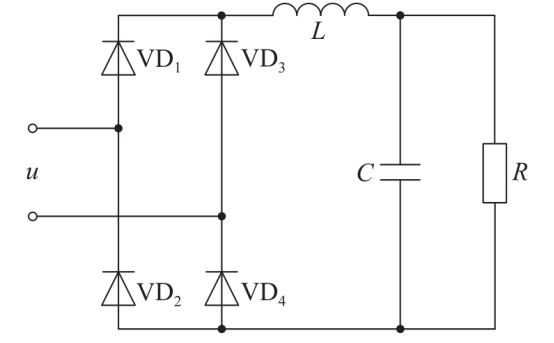

无源电感PFC

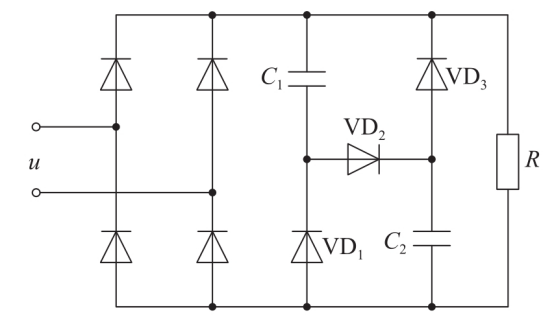

填谷式无源PFC
2. 有源PFC:主动出击,近乎完美
有源PFC就聪明多了——它在整流桥和滤波电容之间,加入一个DC/DC开关变换器(通常是Boost升压电路)。这个变换器就像一个“电流整形师”,它实时检测输入电压和电流,通过高速开关动作,强迫输入电流紧紧跟随电压波形。
工作原理可以这样理解:
输入市电先经过整流桥,变成“馒头波”(正弦半波)。
然后进入Boost变换器。Boost电路有一个电感、一个开关管、一个二极管和一个电容。
控制电路同时监测输入电压(馒头波)和输出电压,让开关管以很高频率(几十kHz)通断。每个开关周期内,电感电流被强制从零开始线性上升,然后下降——最终平均值恰好跟随馒头波的形状。
结果就是:从电网侧看进去,输入电流几乎完美复制了电压的波形,也是正弦波(全波整流后是馒头波,但经滤波后就是正弦波了)。功率因数可以达到0.97~0.99,甚至接近1。谐波畸变率极低(低于5%)。
有源PFC还有一个额外福利:Boost电路能升压,输出一个稳定的直流高压(比如380V~400V),这个电压不随市电波动而大幅变化,后级的逆变器工作更稳定。而且因为开关频率高,电感和电容可以做得小巧,整体体积反而比无源PFC更小。

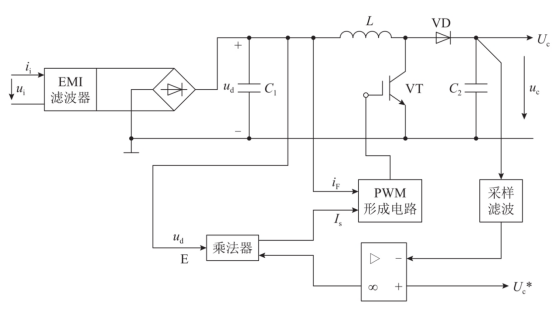

有源PFC
为什么ACUPS离不开PFC?
早期的ACUPS不讲究PFC,输入电流畸变严重,功率因数低,带来一堆麻烦:
浪费电能:同样的输出功率,需要更大的输入电流,线路损耗大。
干扰电网:谐波电流会污染电网,影响同一线路上的其他设备(比如医疗仪器、通信设备)。
需要更大的断路器、电缆,成本高。
不符合法规:如今欧盟IEC 61000-3-2、中国国标都对谐波有限制,功率因数太低的设备不允许上市。
所以,现代稍微好一点的ACUPS,尤其是中大功率的,几乎都标配有源PFC。小功率ACUPS(比如500VA以下)有些仍用无源PFC,但也在逐步升级。
有源PFC的“双环控制”:电压外环 + 电流内环
有源PFC的控制回路听起来复杂,其实很好理解:它有两个“环”。
电压外环:检测Boost输出的直流电压,与目标电压(比如400V)比较。如果电压低了,就增大电流指令,让输入多拉点电;电压高了就减小指令。外环保证输出稳定。
电流内环:把输入电压波形(整流后的馒头波)乘以电压外环的输出,作为电流的“目标形状”。然后实时检测电感电流,强制它跟随这个目标。内环反应极快,保证电流波形时刻紧贴电压波形。
这种“电压外环稳幅,电流内环追形”的架构,是有源PFC的标准设计。
一句话总结
无源PFC是用电感电容被动“抹平”电流脉冲,简单便宜但体积大、效果有限;有源PFC是用高频开关主动“塑造”电流波形,效果好、体积小、还能稳压,是当今ACUPS的主流选择。
