停电也不怕：ACUPS旁路切换如何做到“无缝衔接”？

答案就是：静态切换开关（STS）配合同步锁相与电流过零检测技术，能在市电与逆变器之间完成毫秒级切换，让负载几乎感觉不到供电中断。

为什么需要“旁路”？

ACUPS的核心任务：市电正常时，它给电池充电；市电异常时，电池逆变出交流电继续供电。但ACUPS自己也会出问题——比如过载、逆变器故障，或者你要检修它。这时候，如果市电本身还是正常的，最直接的办法就是让市电“跳过”ACUPS，直接给负载供电。这条“捷径”就是旁路。

切换瞬间的“两大危机”

理想很丰满，现实很骨感。从逆变器供电切到旁路市电（或者反过来），涉及到两个开关的动作：一个断开，另一个闭合。这两个动作很难做到绝对同步。于是会出现两种情况：

中断间隙：原来的开关已经断开，新开关还没闭合。这段时间里负载完全没电，哪怕只有几毫秒，对某些敏感设备也可能造成重启或数据丢失。

环流灾难：原来的开关还没断开，新开关已经闭合。两路电源（逆变器输出和市电）被直接并联在一起。如果它们的电压波形不同步（相位、频率不一致），就会在两者之间产生巨大的环流——就像两个人用不同的节奏推一辆车，不仅推不动，还可能把车架扭断。环流轻则烧毁开关触点，重则炸掉逆变器。

所以，要想安全切换，必须解决这两个问题：既要让“间隙”短到负载能忍受，更要避免“并联”产生环流。

解决方案：同步 + 过零切换

工程师们的思路很清晰：先让逆变器的输出波形“跟随”市电波形，做到基本同步；然后在切换的瞬间，选择负载电流恰好为零的那一刻动手。

同步锁相：让逆变器“复制”市电的节奏

ACUPS内部有一个同步锁相电路。它实时检测市电的电压波形（50Hz正弦波），然后控制逆变器输出的频率和相位，让它始终紧紧跟着市电。这样一来，逆变器电压u2和旁路市电u1的波形几乎完全重合——幅度可能不同，但过零点、峰值时刻都对齐。此时如果并联，环流会非常小，不会造成损害。

过零切换：在电流“休息”时换道

即便波形同步，切换动作本身仍可能产生电弧或冲击。最理想的切换时机是负载电流过零的瞬间。因为电流为零时，开关断开不会拉弧，闭合也不会产生浪涌。检测电路会实时监控电流波形，一旦需要切换，就等待下一个电流过零点，然后发出指令让晶闸管导通或关断。

静态切换开关（STS）：固态“闪电侠”

实现这个高速切换的核心元件就是静态切换开关（STS）。它不像传统的机械继电器有触点、有弹跳时间，而是使用反向并联的晶闸管（可控硅）。晶闸管是半导体器件，导通和关断的速度极快（微秒级），并且没有机械磨损。

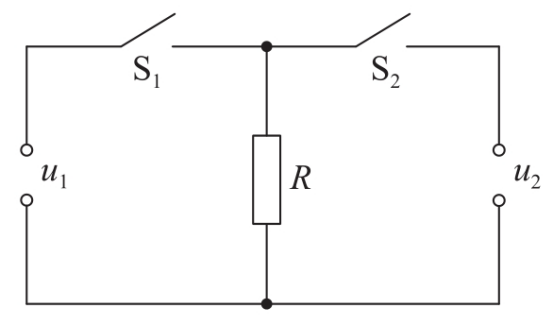

市电与ACUPS逆变器输出转换的等效电路

小功率ACUPS（比如电脑用的几百瓦到几千瓦）：常用快速继电器，切换时间约6~12毫秒。这个时间对绝大多数计算机开关电源来说完全能接受——它们内部的电容能保持供电20毫秒以上。

中大功率ACUPS（机房、工厂用）：采用晶闸管STS，切换时间小于5毫秒，甚至做到2~3毫秒。而且这类STS通常独立成柜，散热和抗干扰能力更强。

更厉害的是，STS还支持手动切换——运维人员可以在不切断负载的情况下，把供电从逆变器转到旁路，然后安全地维修ACUPS。这就是所谓的“在线维护”。

背后的“侦察兵”：检测与控制电路

要让STS聪明地工作，离不开一套精密的检测系统：

电压检测：实时监测市电和逆变器电压是否在正常范围内（比如220V±10%）。如果逆变器电压异常而市电正常，就触发切换。

电流检测：一方面监测逆变器是否过流（过载时保护逆变器，切到旁路）；另一方面检测负载电流过零点，为切换提供“发令枪”。

同步检测：确认市电与逆变器波形是否足够同步。不同步时禁止切换，或者强制逆变器快速跟踪同步。

门控驱动：根据上述信号，在恰当的过零点瞬间，给晶闸管发出导通或关断的脉冲——切断一路，接通另一路。

这套电路通常做在一块小板上，配合微控制器（MCU）实现毫秒级的决策和动作。

实际表现有多快？

我们来看两个典型场景：

场景A（ACUPS过载）：负载突然加大，逆变器电流超过额定值。电流检测电路立刻报告，控制器判断：如果不切，逆变器可能烧毁。于是等待下一个电流过零点（最多10毫秒后，因为50Hz交流电每10毫秒有一个过零点），STS瞬间把输出从逆变器切换到旁路市电。负载端电压中断时间小于5毫秒——电脑电源的保持时间足够覆盖。

场景B（逆变器故障）：逆变器内部功率管击穿，输出电压跌落。电压检测电路发现异常，同时市电正常。控制器立即命令STS切换，同样在过零点完成。整个切换时间同样在毫秒级，负载毫无察觉。

有人会问：如果市电本身也不正常呢？那旁路也没法用，只能靠电池逆变撑到市电恢复。但如果电池也耗尽了……那就只能掉电了。不过这种情况极少，而且ACUPS会提前告警。
