方波变正弦？PWM脉冲宽度调制的魔法

答案：脉宽调制（PWM）技术，尤其是正弦脉宽调制（SPWM），通过高频等幅不等宽的脉冲序列等效正弦波，再经简单滤波即可输出纯净交流电，让ACUPS告别笨重、低效的方波时代。

你可能会好奇：ACUPS里面明明是一堆开关管“咔嚓咔嚓”地通断，最后怎么就能输出那么丝滑的正弦波？总不会是魔术吧。其实背后的原理并不神秘，核心就是脉宽调制（PWM）。今天我们就来聊聊，这个技术是如何让ACUPS“变废为宝”的。

老黄历：方波ACUPS的尴尬

早期的ACUPS逆变器只能产生方波或准方波。方波长啥样？就是直上直下的“砖墙”。直接拿方波给电脑供电？不行，谐波太多，会发热、会干扰。那怎么办？加滤波器——巨大的电感和电容，硬生生把方波“磨圆”成正弦波。结果ACUPS体积庞大、笨重、发热大、效率低。后来有人尝试用多个方波叠加成阶梯波（比如用多个逆变器拼凑），虽然波形好了一点，但成本、体积、复杂度直线上升。

直到高频大功率开关器件出现，脉宽调制（PWM） 技术横空出世，ACUPS才真正瘦身成功，变成今天又小又安静的盒子。

到底什么是PWM？——切蛋糕的智慧

PWM的全称是脉冲宽度调制，听起来很高端，其实道理很简单。

想象一下：你想做一个完美的圆形蛋糕（正弦波），可你只有一把方形的切刀（只能产生方脉冲）。你该怎么办？答案是：切很多很多片薄薄的方形蛋糕片，每片的厚度（宽度）不一样，然后把这些片叠起来，从远处看，整体轮廓就是一个圆。

PWM干的正是这件事：在半个交流周期内，产生一系列等幅值但宽度不同的矩形脉冲。这些脉冲的宽度按照正弦规律变化——中间宽、两边窄。虽然每个脉冲单独看都是方的，但它们的面积（冲量） 恰好等于对应位置的正弦波面积。根据“冲量相等效果相同”的原理，这一串脉冲的作用效果，和正弦波是完全等效的。最后只需要在输出端接一个很小的滤波电容，把高频锯齿平滑掉，就能得到漂亮的50Hz正弦波。

简单总结：PWM用一堆方波脉冲“欺骗”了你的负载，让它以为自己吃到了正弦波。

从简单到高级：单脉冲 → 多脉冲 → SPWM

单脉冲PWM——原始版

每个正半周只用一个矩形波代替。调整这个矩形的宽度可以调压，调整两个矩形（正负半周）的中心距离可以调频。这种方法能滤除少量谐波，但波形依然粗糙，适合很早期的小型ACUPS。

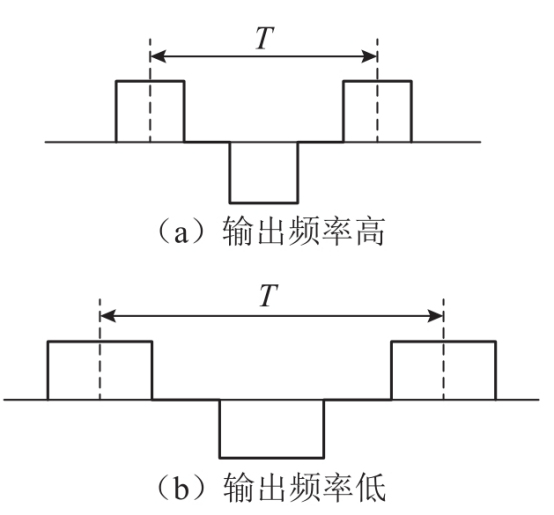

通过调整脉冲宽度来调整输出电压

通过调整脉冲的中心距离来调整输出频率

单脉冲PWM

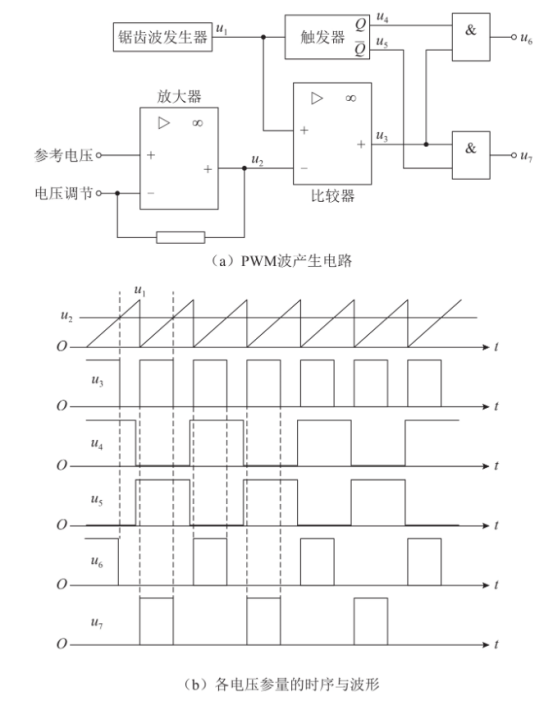

多脉冲PWM——进阶版

每个半周用多个等宽的矩形脉冲，谐波更容易滤除，但开关管通断次数大大增加，损耗大、控制复杂。

SPWM——王者版

正弦脉宽调制（SPWM） 是目前ACUPS最常用的方法。它的核心是：让脉冲宽度严格按正弦规律变化。

具体怎么实现？很简单——三角波比较法：

生成一个高频的三角波（载波，比如20kHz）。

生成一个50Hz的正弦波（调制波，你想要的输出）。

把两者送到比较器：当正弦波的瞬时值大于三角波时，输出高电平；反之输出低电平。

结果就是：输出一串宽度随正弦波瞬时值变化的脉冲串。正弦波越高的地方，脉冲越宽；越接近过零点，脉冲越窄。这串脉冲再控制逆变器的开关管，最后加个小电容滤波，就得到了干干净净的正弦波。

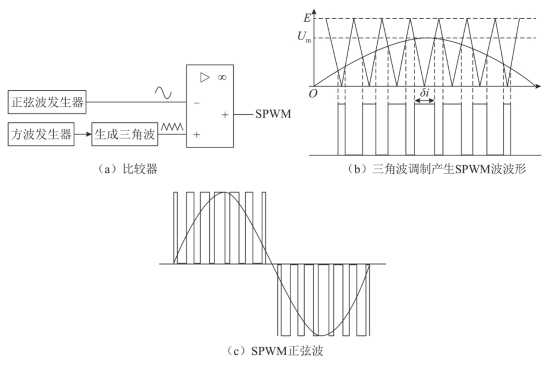

SPWM产生的机理

你可能会问：为什么要用三角波？因为它线性度好，容易产生，而且比较出来的脉冲宽度变化平滑。

SPWM的魔力：小体积、高效率、波形好

得益于SPWM，逆变器的工作频率从原来的50Hz飙升至几千甚至几十kHz。频率一高，滤波器就可以做得非常小（电感、电容体积与频率成反比）。于是ACUPS从“铁疙瘩”变成了“小方盒”，效率也从60%~70%提升到90%以上，噪声大幅降低。

而且，SPWM还能方便地调整输出电压——只要统一改变正弦波调制波的幅值，所有脉冲宽度等比例变化，输出电压就跟着变。这就是ACUPS稳压的原理之一。

更高级的SVPWM——空间矢量脉宽调制

在更专业的场合（比如大功率ACUPS、变频电机），还有一种更牛的算法叫电压空间矢量脉宽调制（SVPWM）。它不直接比较三角波，而是把逆变器和负载（比如电机）看成一个整体，通过控制三相逆变器的6个开关管的8种开关状态，合成一个旋转的电压矢量。

SVPWM的优点是：

直流母线电压利用率比SPWM提高15%（意味着同样电池电压可输出更高交流电压）。

开关次数减少1/3，损耗更低。

算法简单，适合数字控制。

很多高端ACUPS和变频器都采用SVPWM。不过对普通用户来说，知道它更先进就够了。

现在的ACUPS是怎么做的？

随着微处理器和专用DSP芯片普及，现代ACUPS几乎都采用数字式SPWM：单片机或DSP内部直接通过软件计算产生脉冲宽度序列，或者用专用PWM模块配合正弦表输出。这不仅简化了硬件电路，还增强了抗干扰能力和控制精度。你甚至可以动态修改正弦波的频率和幅值，实现输出电压的精细调节。

总结：PWM让ACUPS脱胎换骨

回顾一下：

早期：方波 + 大滤波器 → 笨重、低效。

PWM技术：高频等幅不等宽脉冲 → 等效正弦波 → 小滤波器 → 小巧高效。

SPWM：三角波+正弦波比较 → 脉宽正弦变化 → 波形极佳。

SVPWM：空间矢量合成 → 利用率更高，损耗更低。

所以，当你下次看到一台轻薄的ACUPS安静地待在角落里，别忘了它体内那个不停“切脉冲”的PWM电路。正是这一串串宽度各异的方法脉冲，默默为你的电脑、服务器、医疗设备输送着纯净的电力。
