ACUPS不间断电源电压比较器如何守护设备？

电压比较器在ACUPS中充当一个精准的“电压裁判”，通过实时检测市电电压是否越限，并结合双极限或滞后特性，避免因电压波动而频繁切换，从而保障设备获得稳定、可靠的电力供应。

今天，我们就来聊聊电压比较器在ACUPS不间断电源中如何扮演的“裁判”角色。

一、什么是电压比较器？——两个电压之间的“裁判”

简单来说，电压比较器就是一个专门“比大小”的电路。它可以比较两个电压值的高低，然后给出一个明确的“判决结果”：要么输出高电平，要么输出低电平。就像一场比赛中的裁判，只给出“通过”或“不通过”两种信号。

（电压比较器）

从原理上看，电压比较器可以理解为放大倍数非常大的运算放大器。在电路中，它通常处于开环工作状态。只要它的两个输入端之间出现微小的电压差，输出端就会立刻“跳变”到饱和值——要么是正饱和电压，要么是负饱和电压。

具体规则是：

当“+”输入端电压高于“-”输入端电压时，输出高电平；

当“+”输入端电压低于“-”输入端电压时，输出低电平。

这种干脆利落的“二选一”特性，让电压比较器非常适合用作电平检测器。

二、电平检测器：捕捉电压的“临界点”

在ACUPS电源的控制电路中，电压比较器经常被用来检测市电电压是否正常。例如，工程师可以设定一个参考基准电压（比如6V），然后把要检测的电压输入到比较器的另一端。

当被测电压低于6V时，比较器输出一个高电平信号；当被测电压超过6V时，输出立刻翻转为低电平。这样，ACUPS就能实时“知道”外界的电压是否超出了允许范围。

通过调整参考电压的设置，我们还可以设计出正电平检测器和负电平检测器，分别用于检测电压是否高于或低于某个阈值。这是ACUPS实现自动切换的基础。

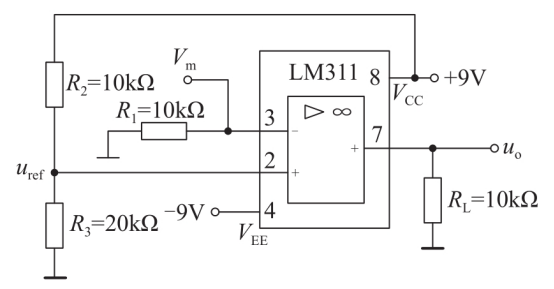

（正电平检测器）

三、为什么普通比较器会“犹豫不决”？——引出滞后特性

看到这里，你可能觉得：有了电压比较器，ACUPS在市电波动时自动切换不就完美了吗？实际工程中却没那么简单。

假如市电电压刚好在切换点附近反复波动（例如在170V左右跳变），普通电压比较器就会“不知所措”：一会儿检测到电压低于170V，切换到电池逆变供电；过一会儿电压又略高于170V，又切回市电供电。这种频繁的来回切换，会给负载设备造成严重的干扰，甚至损坏设备。

为了解决这个问题，工程师们设计了两种更“聪明”的比较器：双极限电压比较器和具有滞后特性的电压比较器。

四、双极限电压比较器：设置两个“警戒线”

双极限电压比较器相当于同时设置了一个“上限”和一个“下限”。它只有被测电压介于两者之间时，才会输出信号。

在ACUPS中，这个电路可以精确捕捉市电电压是否跌落到了危险区间，同时又不会因为瞬时的微小波动就误动作。它让ACUPS的反应更加“稳、准、狠”。

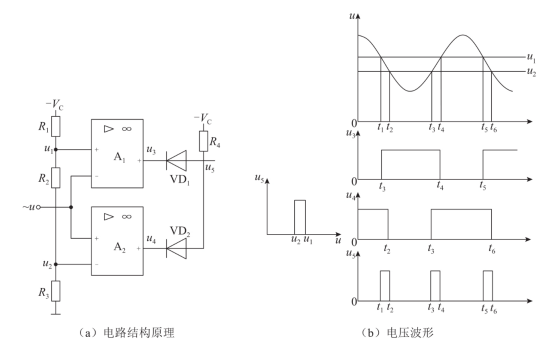

（双极限电压比较器）

五、具有滞后特性的电压比较器：给判决“留一点余地”

另一种更巧妙的方法是引入滞后特性。这种比较器的特点是：它上升跳变的阈值和下降跳变的阈值不一样。

举个例子：

当市电电压从220V下降到170V时，比较器动作，ACUPS切换到逆变供电；

但是当市电电压从低处回升到170V时，比较器并不会立刻切回市电，而是等到电压继续上升到180V~185V时，才恢复市电供电。

也就是说，它给切换过程设置了一个“回差”——上升和下降的触发点是不同的。这个小小的电压差，完美避免了在临界点附近的反复跳变。这种特性也被称为迟滞比较器或施密特触发器。

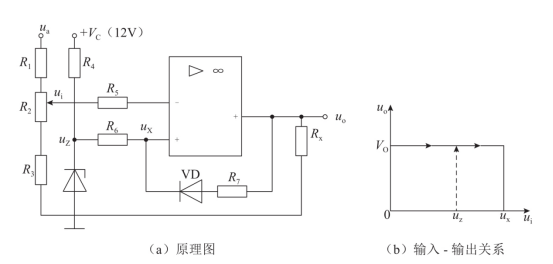

（具有滞后特性的电压比较器）

输入电压从零上升时，在某个点（ux）输出翻转；而输入电压下降时，却要在更低的点（uz）输出才会翻转回来。中间的差值Δu，就是滞后的“缓冲区”。

六、电压比较器的更多妙用

除了在ACUPS中做电压检测，电压比较器还有很多其他用途。比如：

作为模拟电路和数字电路之间的“桥梁”；

产生方波、矩形波信号（配合RC电路就能组成振荡器）；

将正弦波转换成同频率的方波；

经过积分、滤波电路，还可以生成三角波甚至正弦波。

可以说，在很多中小型正弦波脉宽调制型ACUPS电源中，电压比较器都是不可或缺的核心单元。

总结

电压比较器虽然名字听起来有点“硬核”，但它的原理其实很直观——就是一个专门比较电压高低的裁判。而在ACUPS电源中，通过采用双极限比较器或滞后比较器，工程师巧妙地解决了电压波动时频繁切换的难题，让你的设备得到更稳定可靠的保护。

下次当你看到机房里的ACUPS指示灯稳稳亮着的时候，不妨想一想，里面可能正有一小块电压比较器，在默默地做着一次次精准的“判决”。
