工频机型ACUPS和高频机型ACUPS到底有什么区别？
一、什么是工频机型ACUPS？
定义：工频机型ACUPS是按传统模拟电路原理设计，其整流器和变压器的工作频率均为工频50Hz，因此得名。
主要组成：可控硅（SCR）整流器+蓄电池+IGBT逆变器+旁路+工频升压输出变压器
结构特点：可控硅整流器属于半控器件，因此控制系统只能控制开通点，不能控制关断。可控硅整流器属于降压整流，直流母线电压较低。必须在逆变器输出端增加升压变压器才能输出380V/220V电压。工频机输出变压器功能：变压+产生隔离接地点。
常见误区：
❌ 有人认为工频机的输出变压器能抗干扰、能滤波。
✅ 事实：变压器在正常工作时是线性的，要不失真地传递信号，所以它不具备抗干扰能力。✅ 事实：变压器自身功耗会造成UPS设备内部的温升增大，降低了系统的可靠性。同时变压器并联时会产生环流，环流的长期存在将导致设备发热和寿命缩短。
二、什么是高频机型ACUPS？
定义：高频机型ACUPS采用IGBT高频整流器，开关频率可达几千赫兹到几十千赫兹，远高于50Hz，因此得名。
主要组成：IGBT高频整流器+蓄电池+IGBT逆变器+旁路
结构特点：属于升压整流，直流母线电压典型值为DC700～800V。要得到220V电压，逆变器输出不需要△/Y变压器，只需将逆变器中性线与输入零线等电位联结。
安全配置：高频机通常单独配置一个斩波器（蓄电池电压双向变换器），用于升降电池组电压，避免电池直接挂接母线带来的安全隐患。
三、高频机型ACUPS的8大性能优势
|
序号 |
高频机型优势 |
工频机型对应指标 |
高频机型对应指标 |
|
1 |
输入功率因数高 |
输入功率因数≤0.8，谐波电流≥30% |
输入功率因数≥0.99，谐波电流≤5% |
|
2 |
投资少、占地小、电网污染小 |
发电机容量为ACUPS功率的3～5倍 |
前置发电机容量为ACUPS功率的1.5倍 |
|
3 |
效率高 |
比高频机低约5% |
—— |
|
4 |
对电网适应能力强 |
±10%以内（少数±25%） |
±30%以上 |
|
5 |
综合性能指标高 |
需要输出变压器 |
不需要输出变压器 |
|
6 |
对外干扰小 |
机械噪声+电噪声 |
几乎为0 |
|
7 |
可靠性高 |
数字+模拟技术混合 |
全数字化技术 |
|
8 |
没有并机环流 |
有 |
基本没有 |
四、高频机的两个常见使用误区
误区1：给高频机后面加输出变压器
有些厂家为了迎合偏爱工频机的用户，在高频机后面加装输出变压器，谎称是工频机。
真相：加了变压器仍是高频机，变压器只是负载，会多消耗功率、多一个故障点。
误区2：在列头柜中不合理加装变压器
有些用户误以为输出变压器能抗干扰、隔离直流电压使其不能加到负载端、提高可靠性，要求在高频机配电的列头柜中加装变压器。
后果：
增加设备投资，造成浪费
增加3个故障点（防雷器、断路器、变压器），降低设备可靠性
加大了柜机自重，可能导致机房承重不足，因承重更改设计，投资大，工期长

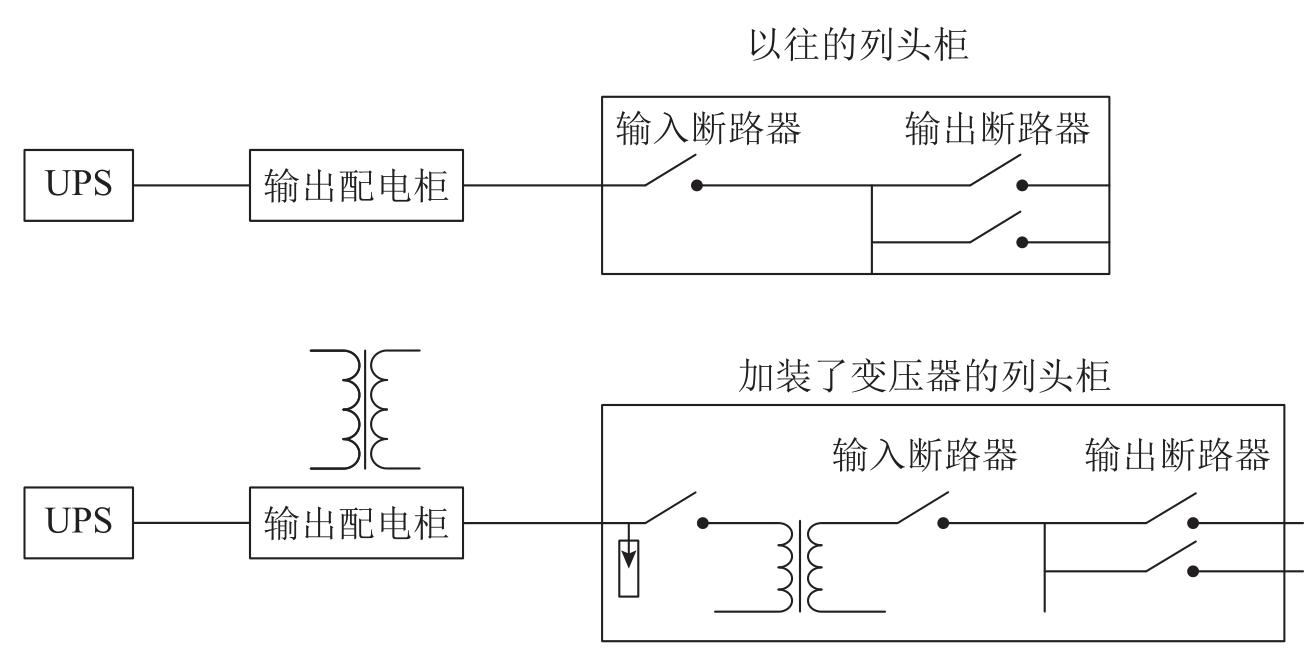

两种列头柜的结构原理图
五、总结
对于数据中心供电系统中大量配置的ACUPS来讲：
传统工频机型ACUPS：效率低、体积大、笨重、能耗高、运行成本高，已逐渐不适应节能减排需求。
高频机型ACUPS：尺寸小、重量轻、运行效率高、性价比高，是当前数据中心机房节能、高效的理想选择。
